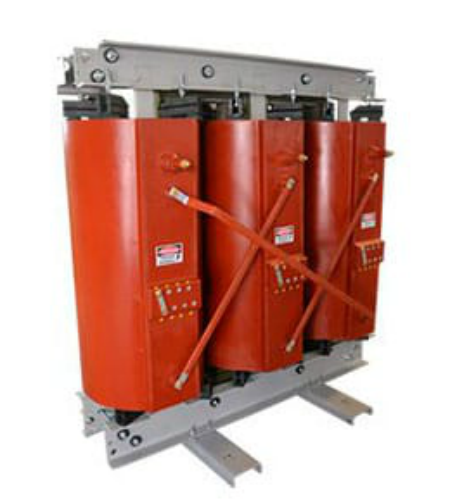

Transformadores de alta tensão
Transformadores de alta tensão
Características
Núcleo: aço silício grãos orientados(GO)
Enrolamento: Cobre ou Alumínio
Isolação: Resina Epóxi
Frequência: 60Hz
Grupo de ligação: Dyn 1 - Descolamento angular 30º;
Tipo de Resfriamento: AN - Ar Natural;
Temperatura média ambiente: 40ºC;
Altitude de instalação: 1000m;
Nível máximo de Ruído: 60 dB;
Classe de temperatura do material Isolante: F - 155ºC;
Elevação de temperatura dos enrolamentos: F - 105ºC;
Classe de tensão de isolamento: AT-NBI: 15 / 95 kV - BT-NBI: 0,6 / -kV;
Pintura: Eletrostática cor cinza
Classe de tensão de isolamento: AT-NBI: 15 / 95 kV - BT-NBI: 0,6 / -kV;
Montagem sem caixa: IP 00 - instalação abrigada;
Pintura eletrostática na cor MunsellN6,5;
Classe 7,2 kV Tensão primária:
Classe 15 kV Tensão primária: 13.8/ 13,8 / 13,2 / 12,6 / 12,0/ 11,4 kV
Acessórios do transformador
Rodas Bidirecionais
Placas de características
em alumínio
Olhais de suspensão do transformador
Controlador de temperatura
Sensor do tipo PT-100
Terminal de aterramento do transformador;
